Музей телеграфа

Посёлок Porthcurno, Корнуолл

Музей я посетил 29 августа 2018 года.

Когда-то в посёлке располагалась одна из важнейших телеграфных станций Британской империи. Именно отсюда в воды пролива La Manche уходили телеграфные кабели, которые связывали Британию с заморскими владениями в Африке и Индии. В здании сидели как телеграфисты, так и специалисты, готовые отыскать место перебоя кабеля и с предельно возможной точностью отправить корабль с водолазами сращивать кабели на дне морском.

Само здание станции настолько незатейливо, что его фотографии у меня даже не осталось.

Размер фотографий:

малый
большой

Британский телеграф широко применял в работе азбуку Морзе. Поэтому не удивительно, что и в экспозиции музея можно застать множество телеграфных манипуляторов. На этом стенде посетители могут попрактиковаться в передаче и приёме точек и тире. Каждый из присутствующих в зале манипуляторов соединён со своей пищалкой. К чести музея будет сказано, что каждая из пищалок работает на своей частоте, и шум в музее скорее похож на CW-контест. На любом из незанятых ключей можно настучать заветное «CQ CQ DE M/R1BAN»
Образцы подводных телеграфных кабелей. Толстая медная жила по центру и ещё более толстые стальные вокруг.
Отрезок самого тонкого из кабелей можно попробовать подержать в руках. По моему ощущению, весит он около килограмма на погонный метр.
Также музей рассказывает, что кроме кодов Морзе существовали и другие системы телеграфа. Телеграф инженера Липпена, например, имел стрелку, указывающую на одну из букв латинского алфавита. Изделия господ Кука и Уитстона имели от двух до пяти стрелок, комбинация положений которых означала ту или иную букву. Любопытно, что существование системы французского инженера Бодо тщательно игнорируется.
Азбука Морзе состоит из «точек» и «тире». В оригинальной системе Сэмюэля Морзе точки и тире передаются импульсами малой или большой длительности. В исполнении британского подводного телеграфа точки и тире передавались импульсами различной полярности. Сопротивление кабельной линии протяжённостью в сотни километров значительное, и исполнительный механизм в виде электромагнита на такой длинной линии работать не сможет. А гальванометр — прибор чувствительный, для отклонения рамки достаточно нескольких миллиампер. Зеркальце, закреплённое на рамке гальванометра отклоняло солнечный «зайчик» влево или вправо, в зависимости от передаваемого телеграфного знака.
Иногда в музее проводят демонстрации работы ~~антикварных~~старинных аппаратов. В остальное время к столу подойти нельзя: стол огорожен, телевизор на стене рассказывает историю британского телеграфа.
На рубеже XIX и XX веков начал развиваться беспроволочный телеграф, т.е. по радио. Передатчики тех лет - искровые. Их есть немного в экспозиции музея!

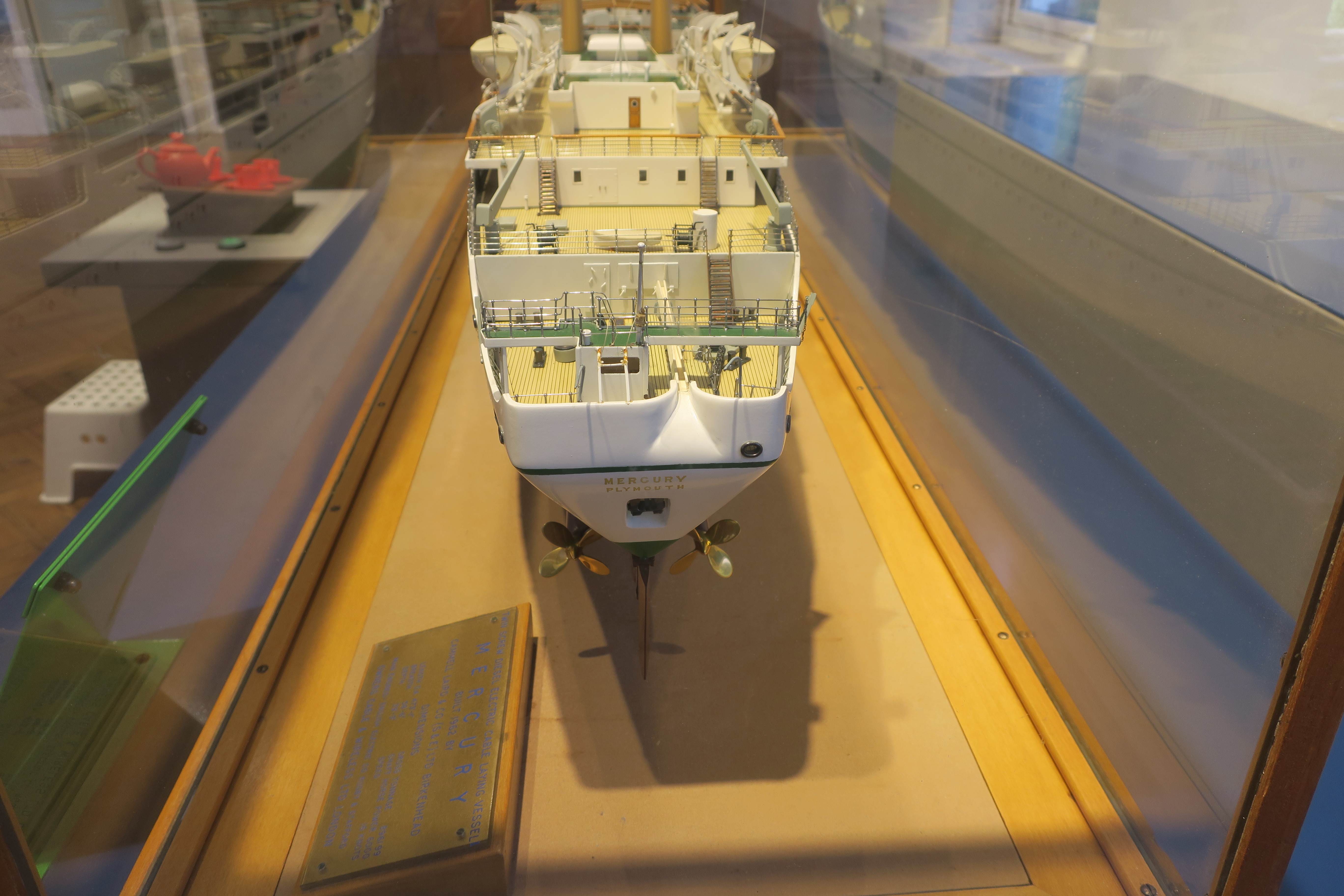

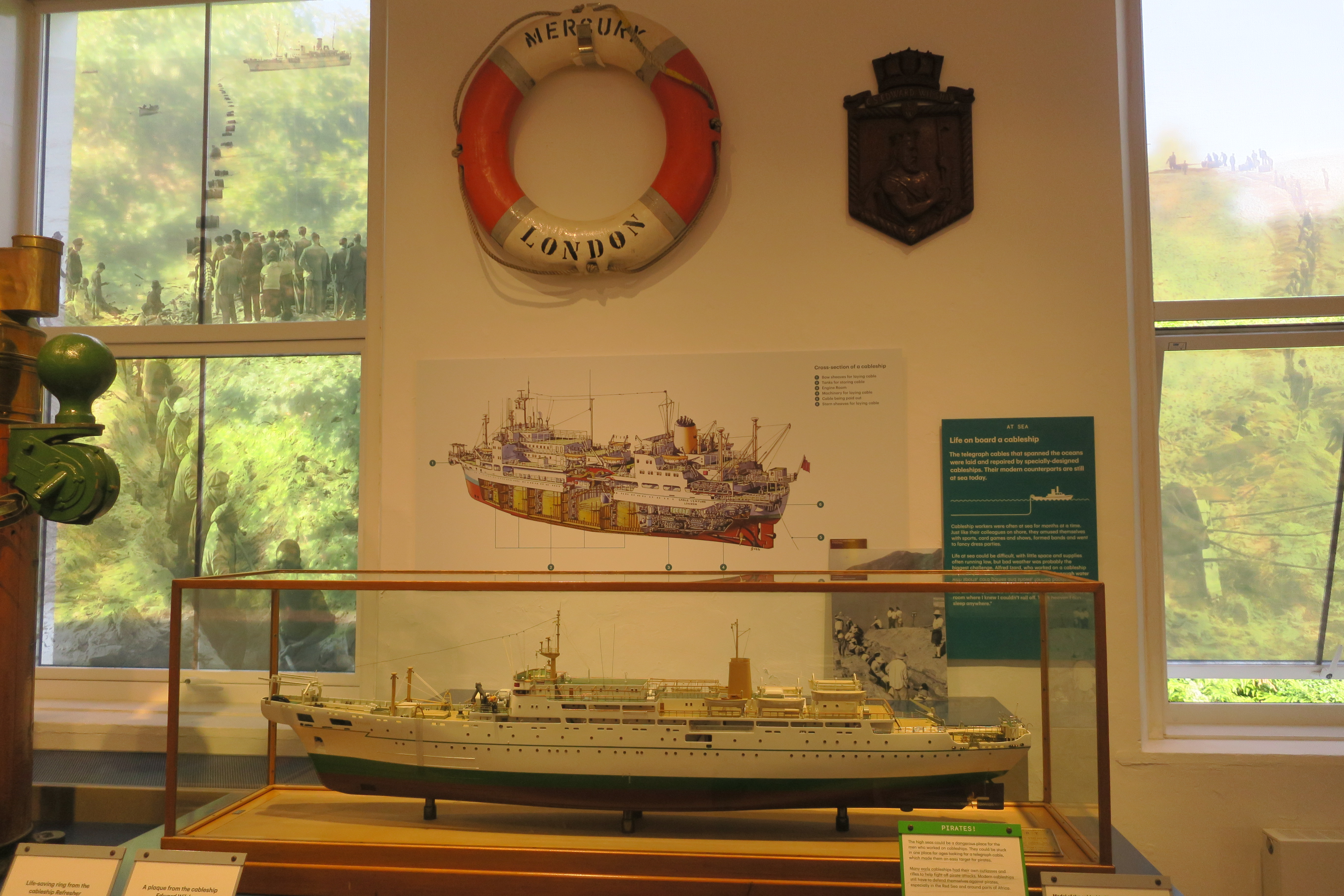

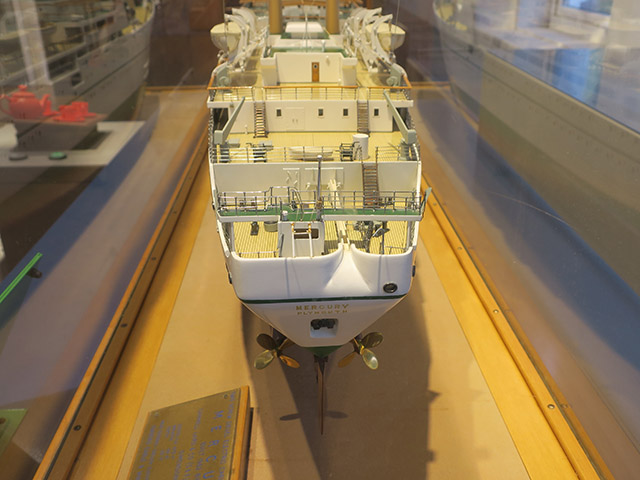

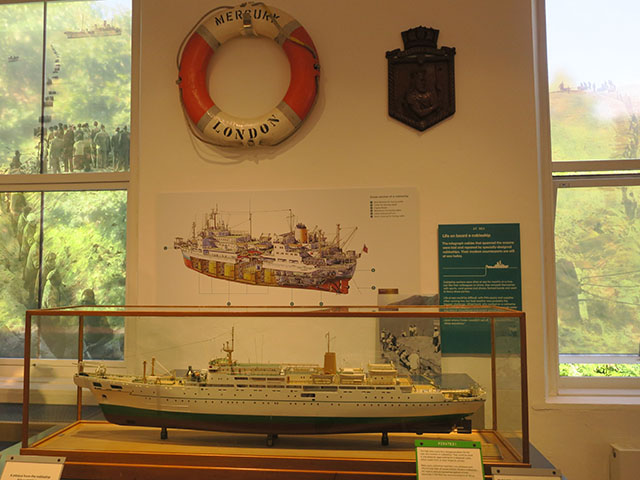

Модель судна «Mercury» — одного из тех, что были заняты на укладке кабелей на дне морском. Для этого на носу и корме судна были устроены желоба, по которым можно было бы подавать кабель. В трюмах судна размещались огромные бухты кабеля.
В зале есть и телефонный аппарат, по которому посетителю будут рассказывать увлекательные истории: как жилось в Порткёрно, как жилось на кабелеукладческом судне, как жилось работникам телеграфа и их детям.
Каждые несколько лет руководство телеграфа считало необходимым перевести работника на новое место работы. Управление было готово перевезти вместе с работником и его семью (хотя нередко детей оставляли с другими родственниками на британской земле, чтобы они могли дальше ходить в школу). И посетителю предлагается немного почувствовать себя телеграфистом и узнать, куда его направят в следующий раз, для чего необходимо энергично провернуть барабан. Меня он отправил в Виго — это в Испании. Никогда там не бывал. Но вероятно, теперь должен?..
На выходе из зала музея можно пройти мимо ретро-лаборатории, даже не заметив её. Но не просто так под окошком закреплён очередной телеграфный манипулятор! За окном стоит не просто банка, а аппарат электрохимического телеграфа! Два электрода погружены в подкисленный раствор, и когда через него пропускают электрический ток, с одного электрода пузырьков выходит вдвое больше, чем с другого. Телеграфист должен был всю смену наблюдать за банкой и определять передаваемую букву по количеству пузырьков на одном и втором электроде. Ужасная техника, по-моему!
В том же помещении располагается ретро-лаборатория с генераторами, осциллографами прочими милливольтметрами. Кроме отделения связи, в этом здании располагалось также и училище, в котором готовили будущих техников.

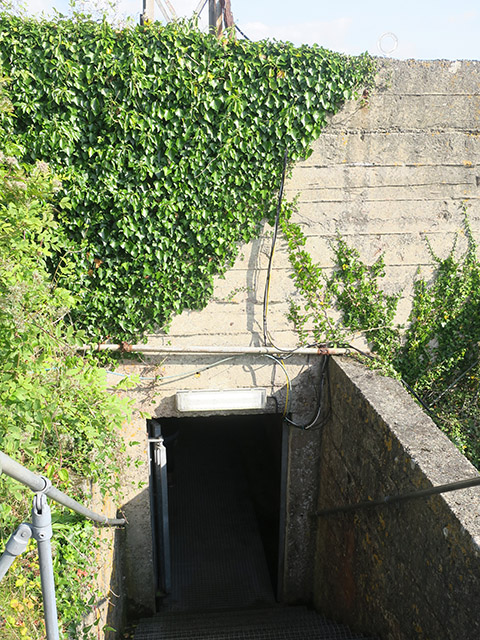

На самом деле, экспозиция музея поделена на три части. Первая часть находилась в здании бывшей телеграфной станции, вторая же находится в бывшем бомбоубежище. Путь посетителя проходит по длинному тёмному коридору. В конце коридора установлен датчик движения, только включает он не освещение, а сирену воздушной тревоги.
В бункере располагалась мастерская. Отделения, обслуживающие подводные кабели, могли находиться далеко от крупных городов, а потребность в запасных частях для оборудования всегда есть. Подводный кабель просто не имеет права простаивать, а идущий к берегу Англии — тем более! Огромный поток телеграмм из колоний направлялся в метрополию. В наши дни мастерские уже не работают, оборудование работает вхолостую. Можно полюбоваться на деревянную стойку электропитания. До сих пор действующую, стрелка амперметра подёргивается в процессе переключения подключённых к стойке аппаратов.
От беспроволочного телеграфа остался приёмопередатчик. Рабочая частота промаркирована не в мегагерцах, а в мегациклах. Вольтметр имеет примечание: «если показывает 11 В, на самом деле там 12 В». А вообще говоря, квалификации радиолюбителя с лицензией хватило бы для работы на таком трансивере и в наши дни!
Хотя музей и игнорирует существование телеграфа системы Бодо, современные линии связи на основе оптоволоконных кабелей не оставлены без внимания. Можно под лупой рассмотреть фрагмент оптического волокна. Посередине снята часть изоляции с волокна. Рядом показан фрагмент кабеля целиком и кристаллы полупроводниковых лазеров, незаменимых при работе с ВОЛС.
В одном оптоволокне возможно передавать несколько сигналов, используя сигналы нескольких длин волн. Стенд наглядно демонстрирует технологию CWDM. Три источника излучают сигналы красного, зелёного и синего цветов соответственно. В магистральном волокне все три сигнала проходят вместе, а на приёмной стороне три детектора со светофильтрами реагируют на сигнал своего цвета, т.е. своей длины волны.
Осциллограф, вероятно, пережил несколько реставраций и продолжает использоваться. Полагаю, именно этим объясняется, что на всех рукоятках теперь наклеены их назначение. Любопытно, что показывает непромаркированный светодиод в верхней части? Полагаю, срабатывание узла синхронизации.

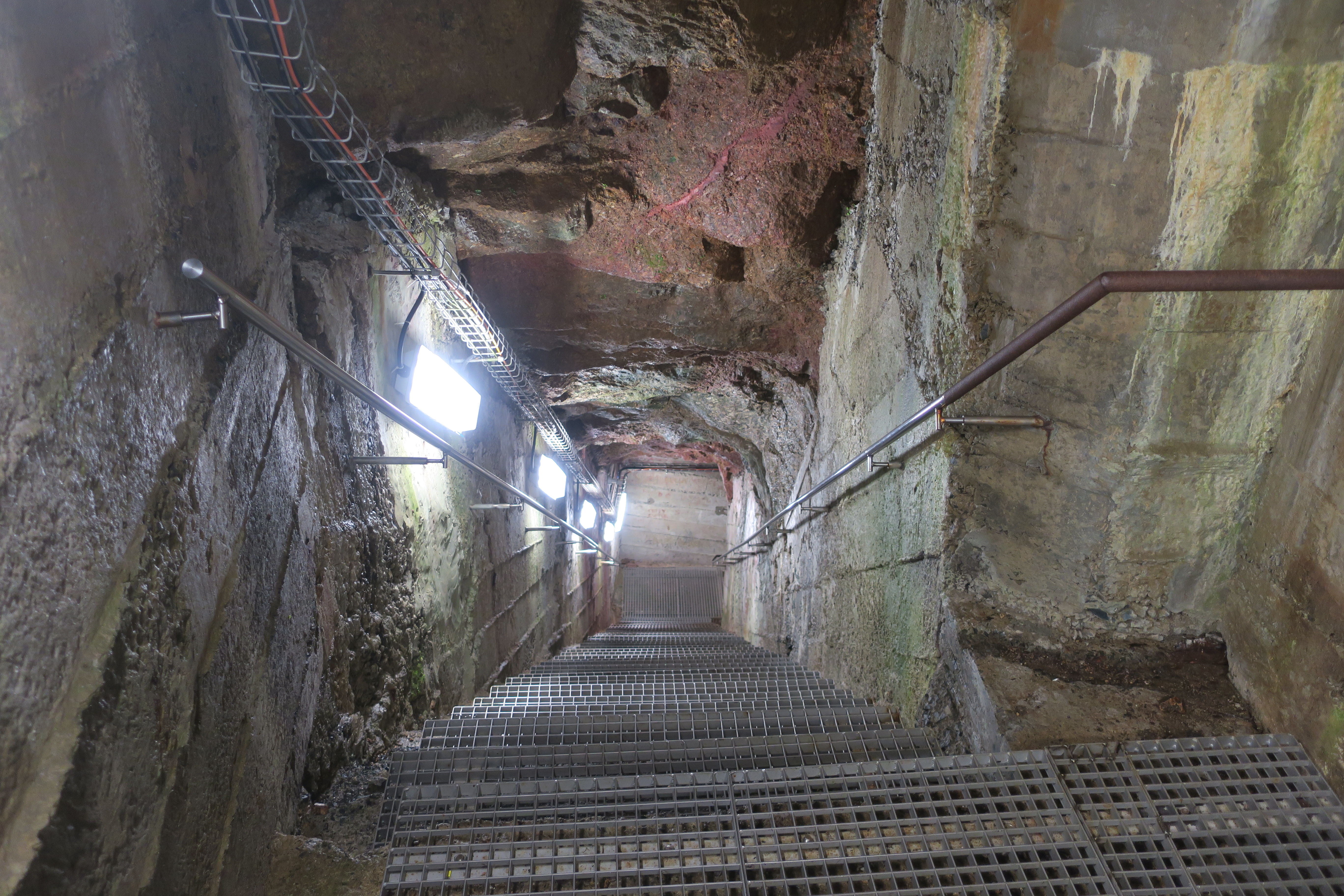

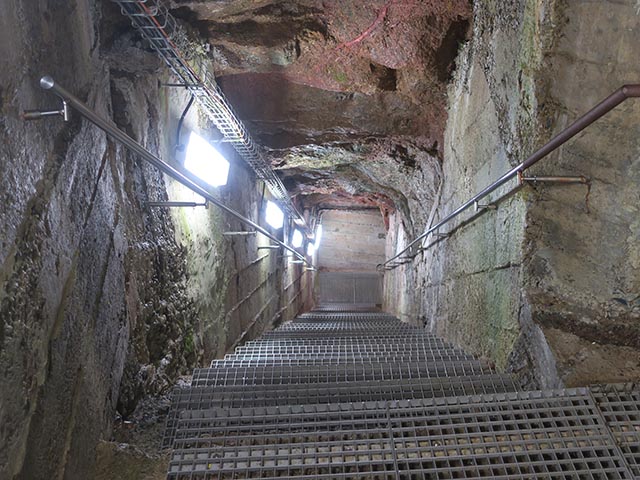

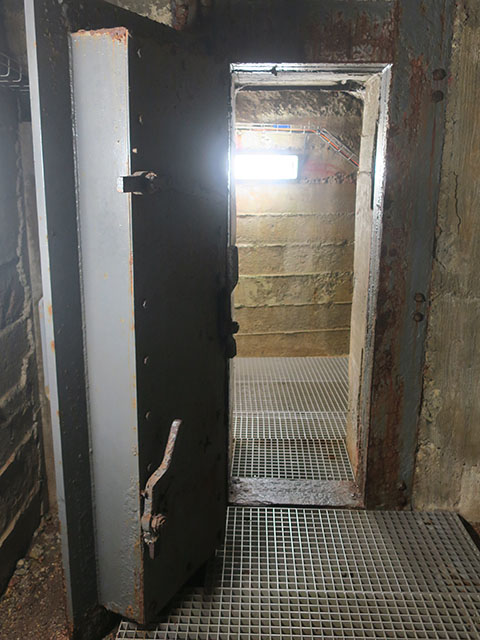

Из бомбоубежища есть выход наверх, на улицу. Путь из бункера закрывается толстыми тяжёлыми дверьми, наверх ведёт больше сотни ступеней под низким потолком.
Верхняя открытая площадка ныне снабжена указателем расстояний до Гонгконга, Рио де Жанейро, Мумбаи (бывш. Бомбей) и Ньюфаундленда. А ещё с площадки можно обозреть окружающую местность. По ущелью в сторону моря мы пройдём немного позже. Именно этим ущельем кабели и уходили в море.
Вид на посёлок поближе. Кроме музея телеграфа, в посёлке имеется театр под открытым небом. Его следует искать за отдельно стоящим домиком.
Третья часть экспозиции — совсем небольшой домик, бывший пост радиоконтроля. Когда-то на южном побережье Британии была огромная потребность подслушивать немецкие приказы...
На крыше домика смонтированы несколько рамочных антенн, провода к которым уходят через проходные изоляторы в потолке.
Пачт-панель позволяла подключить приёмник к любой антенне и даже подключить к одной антенне несколько приёмников.
В последующие годы в домик натаскали радиолюбительской аппаратуры.
КВ-приёмник с гордым шильдом G3NRD
По ущелью в сторону моря тянулся не только подводный кабель, но и учебная ВЛС с опорами чуть выше роста человека. Эта ВЛС использовалась училищем при телеграфной станции. Пока студенты готовили ответы на теоретические вопросы, профессор успевал совершить променад до пляжа и обратно, попутно внося неисправность в линию: закоротит провода из разных пар, оборвёт какой-нибудь провод. А студент должен был, успешно ответив на теоретические вопросы, продемонстрировать полученные навыки и не выходя из лаборатории, определить характер и место неисправности. Опоры были сделаны невысокими, чтобы не было необходимости забираться на них при таких манипуляциях.
Вид на тот самый пляж, с которого уходили кабели в Испанию и далее мимо Африки до самого Бомбея.
